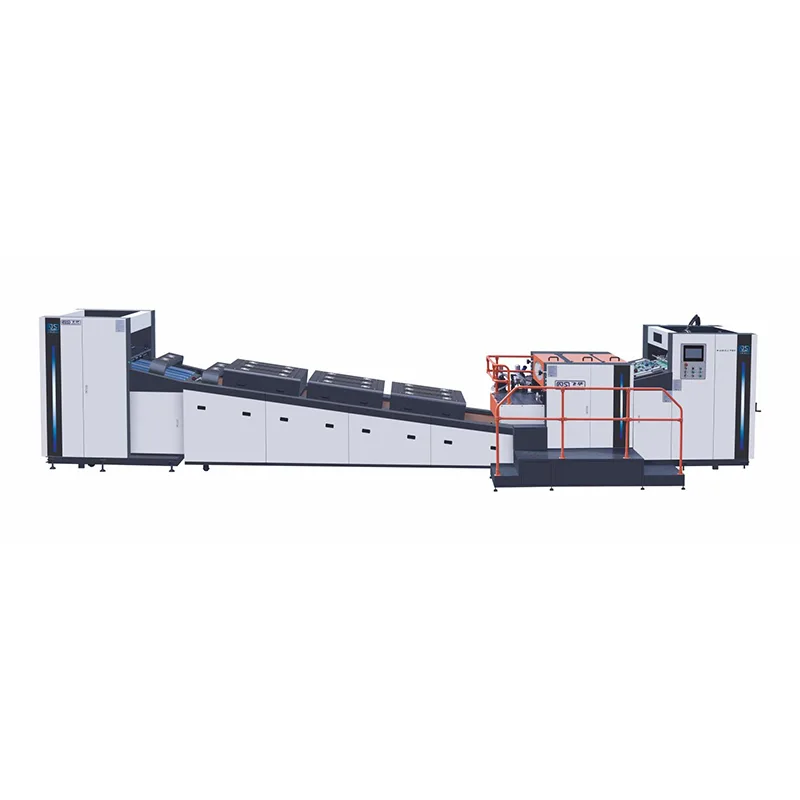

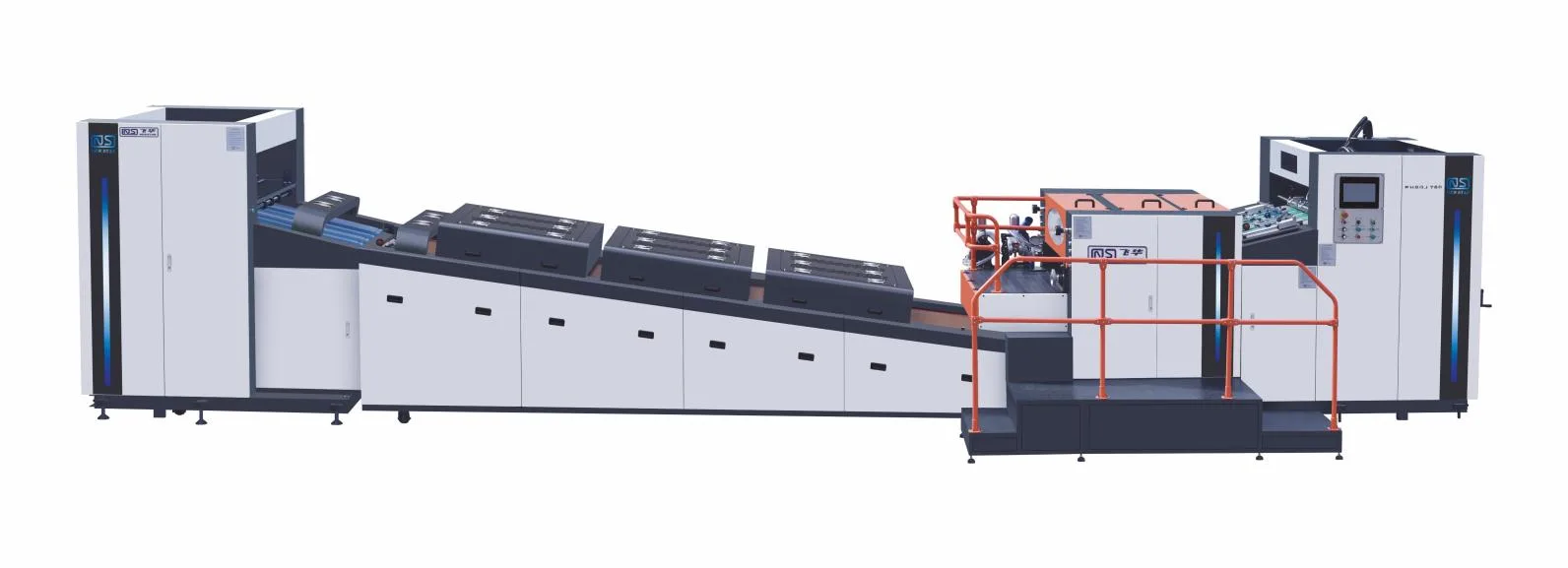

Machine de vernissage par points entièrement automatique à grande vitesse FHSGJ-760

Champ d'application

Machine de vernissage complet/spot à grande vitesse entièrement automatique TNEW STAR FHSGJ-760 lancée par notre société, qui peut améliorer les propriétés d'impression : imperméable, antipoussière, embellissement de surface, etc. Elle convient aux affiches, livres, brochures, boîtes de couleur, emballage de boîte de couleur, etc. Processus de vernissage !

Paramètres techniques

Configuration détaillée

(1) Structure de machine standard

1. Alimentateur automatique

2. Unité de revêtement (huile UV/huile brillante à base d'eau)

3. Système de convoyeur de séchage (sécheur UV/sécheur IR)

4. Empileur automatique

5. Système de contrôle automatique

(2) Configuration de la machine et spécifications techniques

1. Chargeur de papier automatique

- Une fiabilité élevée est adoptée pour une alimentation papier rapide et fluide.

- Équipée d'un détecteur électromécanique sensible de double tension et d'un déflecteur de corps étrangers, la machine s'arrêtera immédiatement en cas d'anomalie.

-Jauge avant et jauge latérale précises et fiables.

2. Hôte de revêtement

-Vitesse de revêtement jusqu'à 6000-9000 feuilles/heure.

- Utilisation d'un tambour d'impression de grand diamètre, tambour par équilibre dynamique, revêtement d'un film d'huile plat. Transfert d'huile à double arbre, grattoir, contrôle simple et fiable de l'huile.

- Le tambour de revêtement adopte un dispositif de serrage fixe à vis, simple et durable.

-Structure de transfert d'huile à rouleau avant et arrière, conversion facile, réglage flexible de l'épaisseur.

Le FHSGJ-760 1050 est disponible avec des rouleaux anilox en céramique et des racles en option.

3. Équipement de séchage UV (sécheur UV + sécheur IR) Mise à niveau majeure avec des lampes LED UV en option

- L'équipement de séchage UV adopte trois lampes UV au mercure, qui peuvent solidifier rapidement le vernis UV.

- Equipé d'une conversion pleine/demi-lumière.

-Contrôle automatique intégré de la température et saut anormal électronique.

-Équipement de séchage IR à base d'eau, peut sécher le vernis à base d'eau.

-Les lampes LED utilisent un processus de durcissement à basse température pour garantir la qualité du papier et permettre au vernis de refroidir plus rapidement, vous offrant ainsi une expérience de meilleure qualité !

4. Empileur de papier automatique

- L'empileur de papier est équipé d'une plateforme de chargement automatique du papier.

- Niveleur de papier photoélectrique pneumatique double face et papier fort plat et lent ; Dispositif intermédiaire pour éviter la libération de l'inertie du papier épais ; Portée moyenne pour assurer une réception du papier fluide et soignée.

- Equipé d'un ventilateur de refroidissement et d'une climatisation de refroidissement en option.

- Voyant d'état anormal et système de détection de sécurité pour informer rapidement le personnel d'un état anormal.

5. Contrôle automatique

-Le moteur UTILISE une régulation de vitesse de conversion de fréquence, sûre et fiable.

- La machine entière UTILISE un contrôle programmable PLC, une opération simple, une maintenance facile.

- Toutes les parties du câble sont connectées par un connecteur rapide, facile à installer.

【1】 Alimentateur automatique (pas de moteur d'entraînement par arbre)

【2】Système de revêtement (huile UV/huile brillante à base d'eau)

【3】Convoyeur de séchage IR (sécheur UV + sécheur IR)

(1) Liste de configuration de la machine à vernis complet/spot à grande vitesse entièrement automatique FHSGJ-760

(2)

(3) Pièces de rechange pour machine à vernis complet/spot entièrement automatique à grande vitesse FHSGJ-760

Les paramètres sont sujets à changement sans préavis et le produit réel prévaudra.

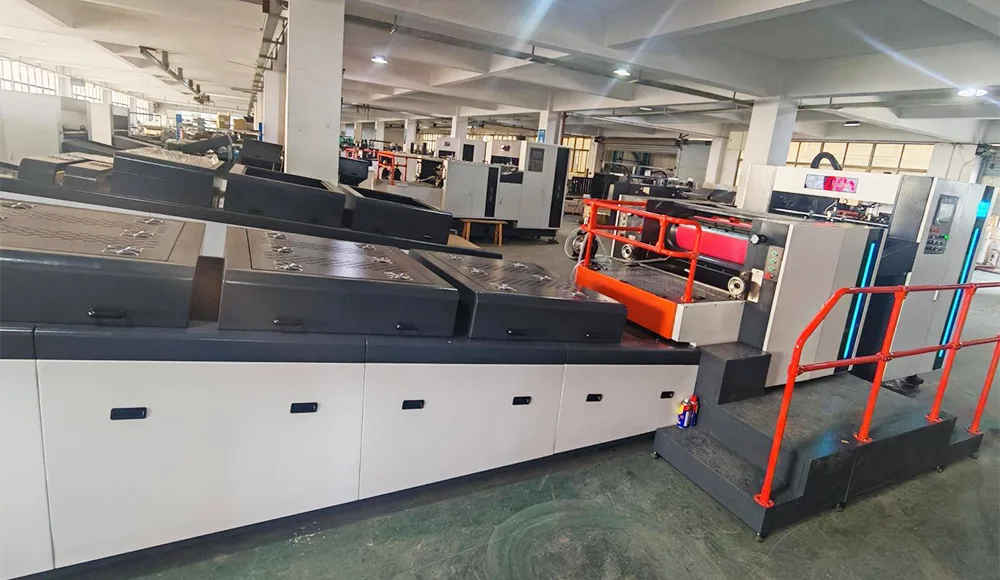

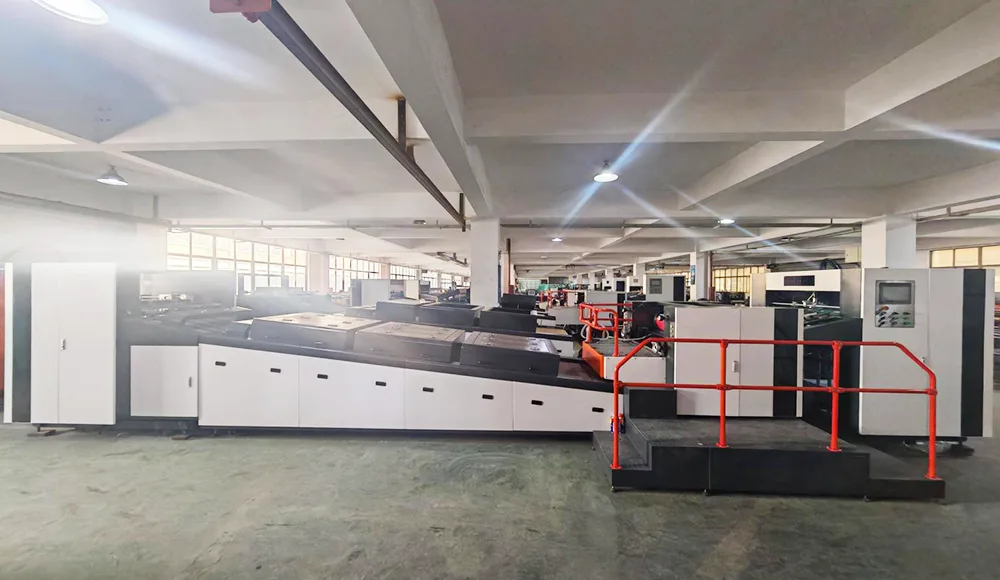

Machine de vernissage complet/spot à grande vitesse entièrement automatique

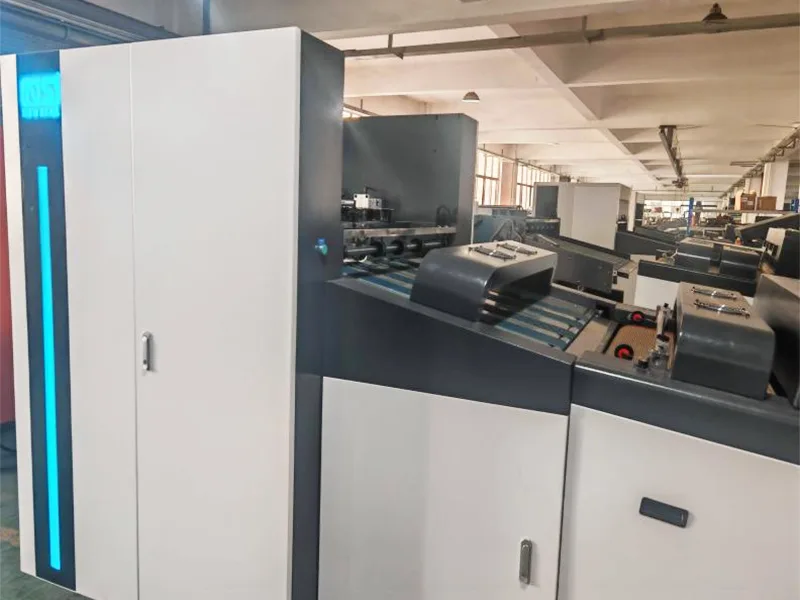

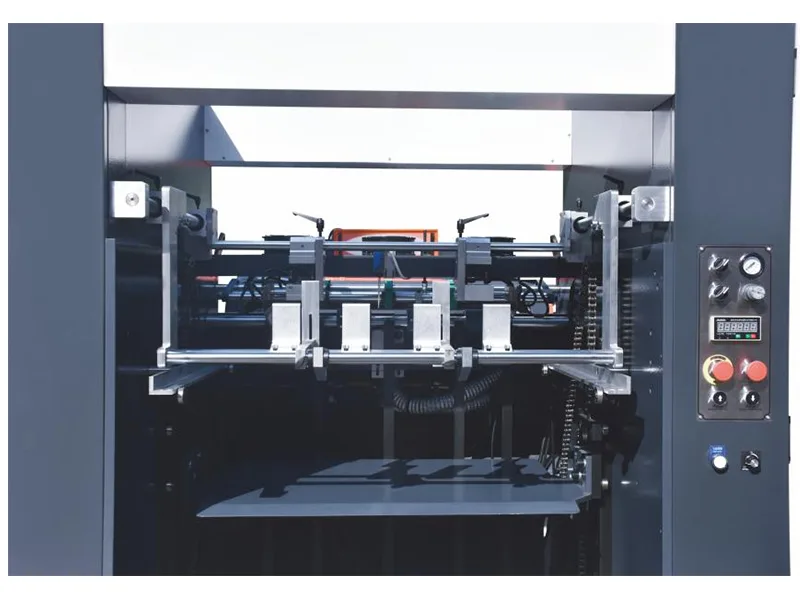

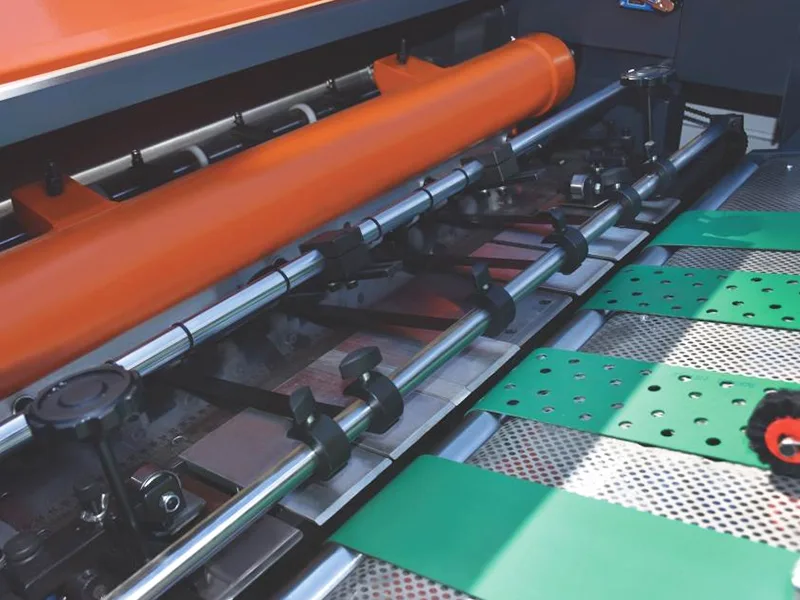

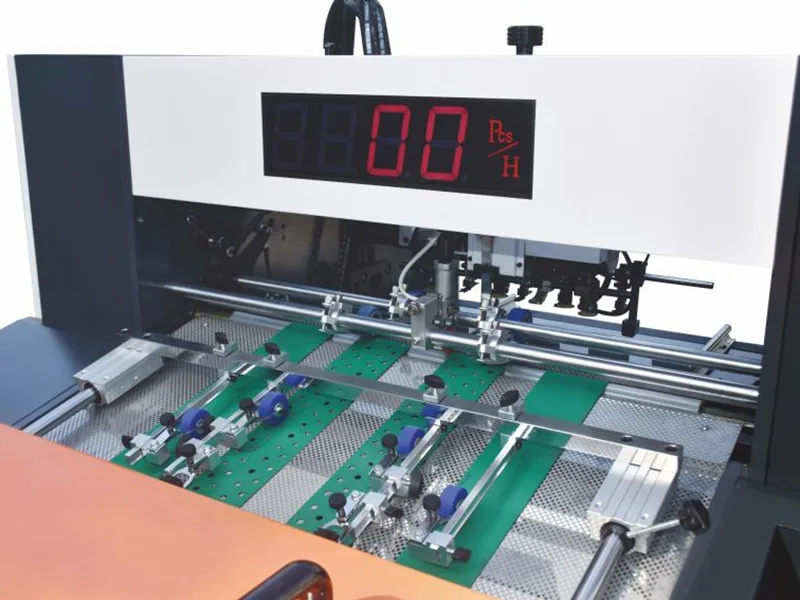

(1) Alimentation automatique

1. Adoptez un chargeur de presse offset à grande vitesse (9 000 feuilles/heure) pour garantir un fonctionnement rapide et stable.

2. Contrôle photoélectrique en papier, levage automatique

3. Double sécurité de levage du chargeur de protection

4. Grâce à la dernière conception d'empileur de papier, le bac entier peut être enfoncé et le bac peut être inséré directement après l'impression, sans tri manuel du papier. Un pré-empileur peut également être utilisé. choix à double sens. Économisez considérablement du temps de papier et réduisez l’intensité du travail des opérateurs.

5.Détecteur à double feuille

6. Pompe à vide sans huile

7.Nous avons ajouté une fonctionnalité qui permet à la machine d'ajuster la position de vernissage du papier à l'aide des guides avant et latéraux sans démonter la carte d'impression lorsque la position du papier est inexacte.

8.Un nouvel écran de surveillance a été ajouté au niveau du chargeur, permettant aux utilisateurs de voir l'état de la collecte du papier à la station de collecte du papier sans avoir à se déplacer.

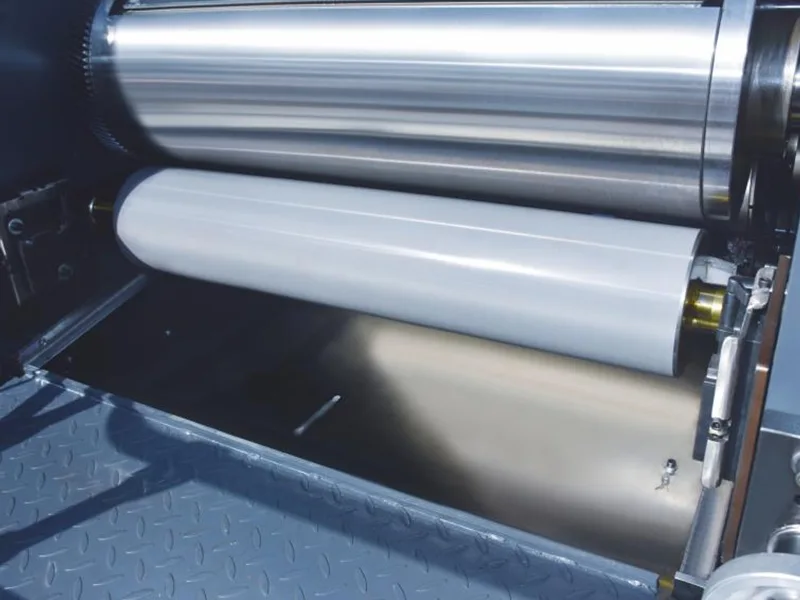

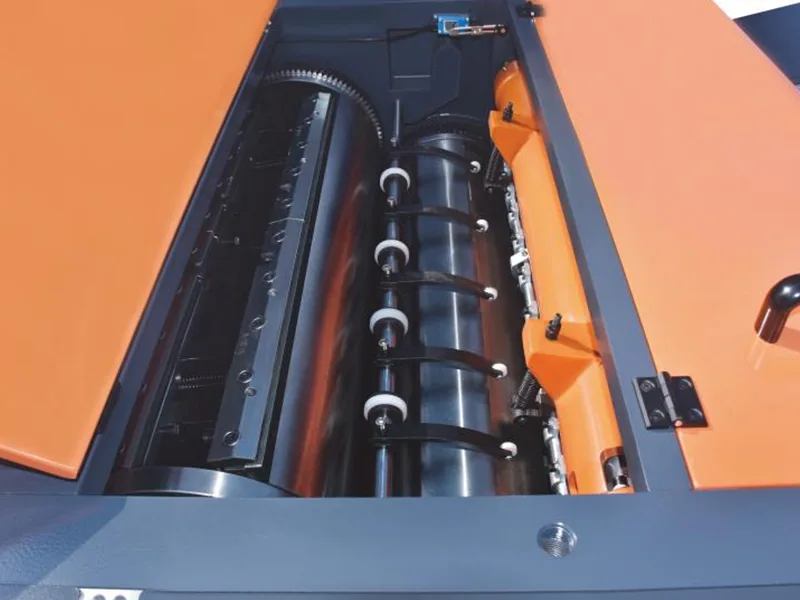

(2) Section de revêtement

2 Hôte de revêtement

1. Revêtement du blanchet : fin et uniforme.

2. Alimentation en papier denté : pas de rouleau de papier, alimentation en papier à grande vitesse en douceur.

3. Rouleaux de dosage de matériaux importés, épaisseur d'huile réglable en rotation avant et arrière.

4. Panneau mural de l'unité principale : moulage intégral HT200, 80 mm d'épaisseur.

5. base de moulage HT200 renforcée, fonctionnement stable à grande vitesse, roulements durables.

6. Rouleau d'impression de grand diamètre, équilibré dynamiquement pour un revêtement d'huile uniforme.

7. Détection de feuille manquante et de désalignement pour garantir l’exactitude de l’enregistrement.

8. Plaque de serrage rapide.

9. Conception à double pompe à huile pour un nettoyage plus facile.

10. Le carter d'huile et la racle sont recouverts de téflon et antiadhésifs.

-Vitesse de revêtement jusqu'à 6000-9000 feuilles/heure.

- Utilisation d'un tambour d'impression de grand diamètre, tambour par équilibre dynamique, revêtement d'un film d'huile plat. Transfert d'huile à double arbre, grattoir, contrôle simple et fiable de l'huile.

- Le tambour de revêtement adopte un dispositif de serrage fixe à vis, simple et durable.

-Structure de transfert d'huile à rouleau avant et arrière, conversion facile, réglage flexible de l'épaisseur.

- Rouleau anilox en céramique et grattoir à cavité en option ou grattoir ordinaire.

Nouvelles fonctionnalités : pour permettre aux clients de changer plus facilement de carte d'impression, nous avons mis à niveau cette fonctionnalité pour obtenir un ajustement en une seule étape.

Le FHSGJ-760 1050 est disponible avec des rouleaux anilox en céramique et des racles en option.

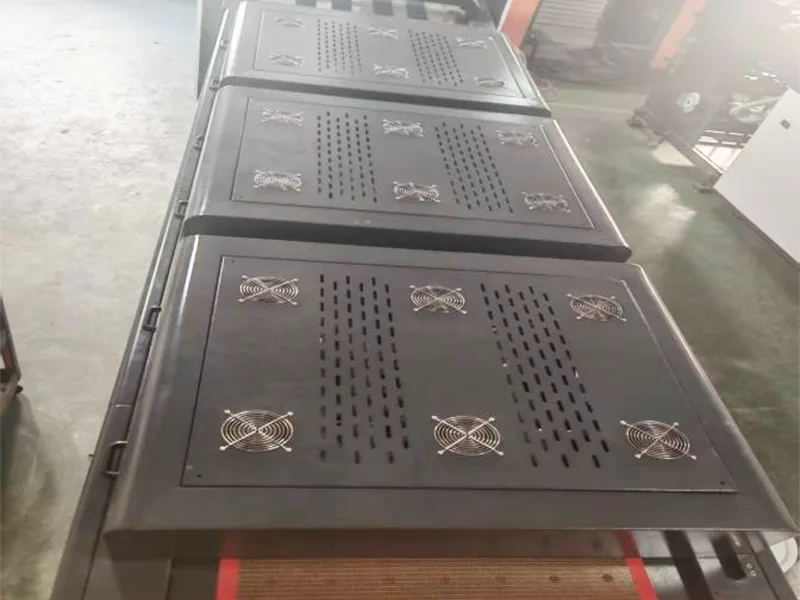

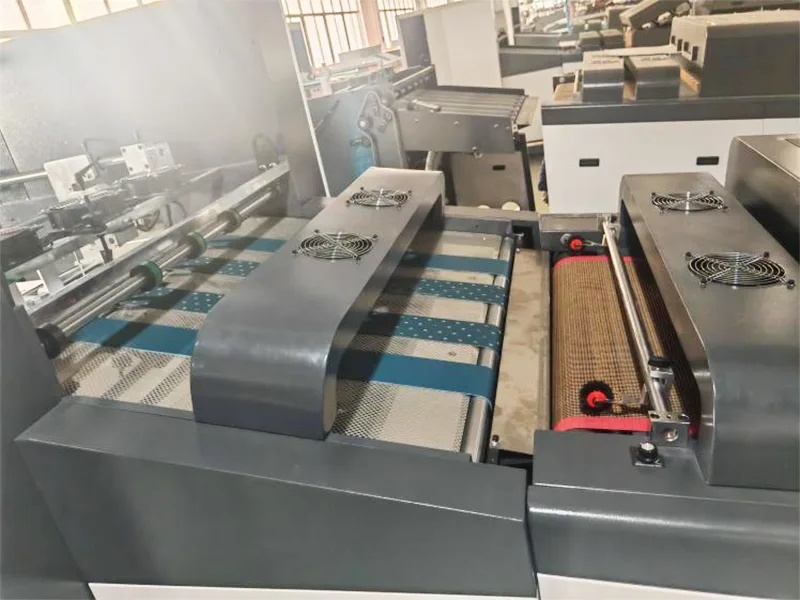

(3) Système de séchage IR et de durcissement UV

3. Équipement de séchage UV (sécheur UV + sécheur IR) Mise à niveau majeure avec des lampes LED UV en option

- L'équipement de séchage UV adopte trois lampes UV au mercure, qui peuvent solidifier rapidement le vernis UV.

- Equipé d'une conversion pleine/demi-lumière.

-Contrôle automatique intégré de la température et saut anormal électronique.

-Équipement de séchage IR à base d'eau, peut sécher le vernis à base d'eau.

- Le four est équipé d'un capteur de température, et un fil de sécurité est installé sous l'abat-jour pour éviter que le papier ne flotte et que la lampe ne prenne feu.

- Le four dispose d'une fonction de levage automatique, est ignifuge et permet un remplacement facile des lampes.

- Bande transporteuse en téflon avec système de correction automatique des écarts.

- Alimentation du papier par aspiration et ventilation par aspiration complète.

- Dispositif de refroidissement par ventilateur et de saut de papier.

- Les lampes LED utilisent un processus de durcissement à basse température pour garantir la qualité du papier et permettre au vernis de refroidir plus rapidement, vous offrant ainsi une expérience de meilleure qualité !

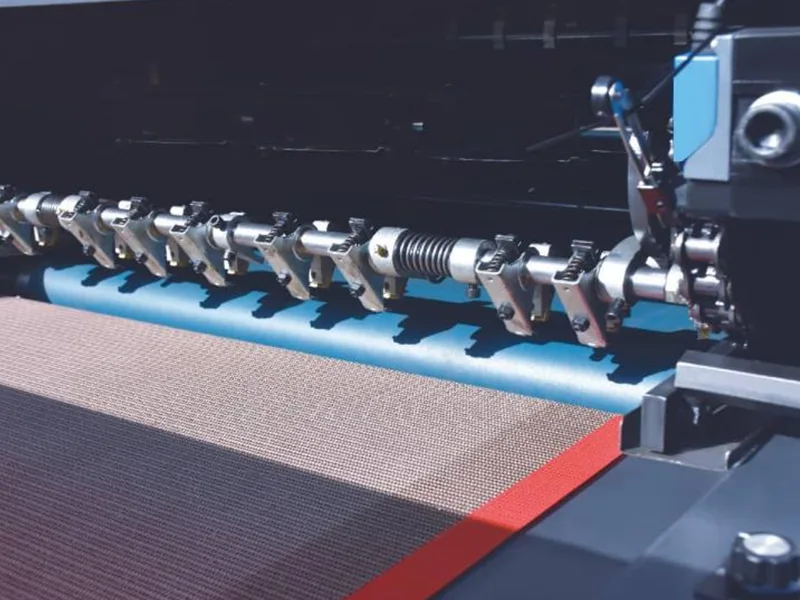

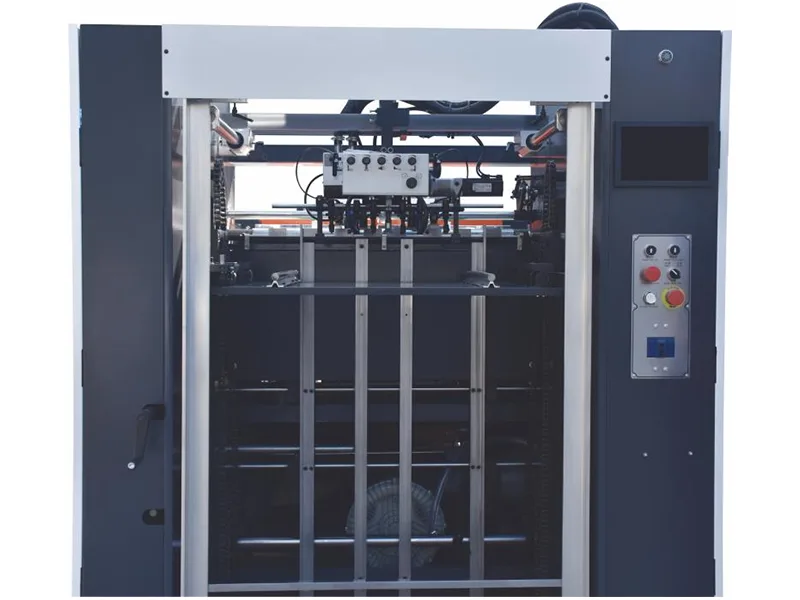

(4) Système de livraison automatique

5. Contrôle automatique

-Le moteur UTILISE une régulation de vitesse de conversion de fréquence, sûre et fiable.

- La machine entière UTILISE un contrôle programmable PLC, une opération simple, une maintenance facile.

- Toutes les parties du câble sont connectées par un connecteur rapide, facile à installer.

1. Contrôle photoélectrique en papier, levage automatique

2. Sécurité de levage du chargeur à Double protection

3. Équipé d'une fonction de rabat pneumatique en papier, vous pouvez définir le nombre et l'heure du battement du papier pour garantir la propreté.

4. Fonction d'abaissement automatique du papier désordonné

5. Correspond à un système de détection de bourrage papier pour obtenir une décélération intelligente.
